Linia susząca pracująca z przepływem powietrza 90 m3/min może stracić około 10 procent swojej wydajności grzewczej, jeśli odstęp żeberek na rurze podgrzewacza powietrza jest zbyt mały. Najczęściej prawdziwym problemem nie jest sama nagrzewnica, ale niedopasowanie konstrukcji rury do rzeczywistych warunków powietrza. Dlatego wybór rury podgrzewacza powietrza oznacza zrównoważenie temperatury materiału, gęstości watów i geometrii żeber przed instalacją, a nie po wystąpieniu awarii.
Co to jest rura podgrzewacza powietrza?
Rura podgrzewacza powietrza jest elementem wymiany ciepła, który podnosi temperaturę powietrza przepływającego przez kanał, piekarnik lub komorę suszenia. W instalacjach kotłowych podgrzewacze rurowe odzyskują ciepło ze spalin. W elektrycznych urządzeniach grzewczych rura jest zamkniętym grzejnikiem oporowym z metalową osłoną, izolacją z tlenku magnezu i, w większości zastosowań powietrznych, z żebrami zwiększającymi powierzchnię wymiany ciepła. Drut oporowy jest nawinięty spiralnie i wypełniony MgO, który przenosi ciepło, jednocześnie izolując elektrycznie powłokę. Osłona jest zgrzewana i walcowana do końcowej średnicy, zwykle od 6,5 mm do 12,5 mm. W artykule skupiono się na wersji podgrzewanej elektrycznie, ponieważ to ona jest najczęściej wybierana przez inżynierów procesu jako element projektu.
Typowe typy rur podgrzewacza powietrza
Standardowe rury podgrzewacza powietrza są dostępne w konfiguracjach prostych, w kształcie litery U, w kształcie litery W i w kształcie litery O.
Konfiguracje proste, w kształcie litery U i w kształcie litery W
Rura prosta jest najprostszą formą i pasuje do instalacji, w których długość podgrzewana odpowiada głębokości kanału. Rura w kształcie litery U zamyka się w sobie, dzięki czemu krótki kanał może pomieścić dużą efektywną długość ogrzewania. Rury w kształcie litery W dodają kolejne zagięcie, zapewniając jeszcze bardziej aktywną powierzchnię w kompaktowej przestrzeni. W praktyce format w kształcie litery U jest dobrym rozwiązaniem domyślnym w przypadku piekarników z wymuszoną konwekcją, ponieważ zaciski przyłączeniowe znajdują się po tej samej stronie, co upraszcza okablowanie. Na przykład: Żebrowana rura grzewcza w kształcie litery U jest zwykle określany, gdy wysokość kanału jest ograniczona, ale wymagana moc jest duża.
Producenci i dostawcy niestandardowych rur grzewczych w kształcie litery U Xinghua Yading Electric Heat Element Co., Ltd. to chińscy producenci niestandardowych OEM/ODM żebrowanych rur grzewczych w kształcie litery U i ... Zobacz produkt → Rury żebrowane a gładkie
Gładkie rury są łatwiejsze do czyszczenia i są akceptowalne w systemach obiegowych małej mocy. Rury żebrowane są standardowym wyborem w przypadku podgrzewaczy powietrza, ponieważ zwiększają powierzchnię wymiany ciepła. Współczynnik żeberek, będący stosunkiem powierzchni żeber do powierzchni gołej rury, zwykle waha się od 2 do 4. W przypadku elektrycznego ogrzewania powietrznego wyższy współczynnik żeber pozwala na dostarczenie tej samej mocy przy mniejszym obciążeniu powierzchniowym, co zmniejsza ryzyko tworzenia się kamienia tlenkowego i wydłuża żywotność rury. Nie należy jednak ignorować gładkich rur: w urządzeniach do pomieszczeń czystych lub tam, gdzie wymagana jest częsta sterylizacja, brak żeberek może znacznie ułatwić konserwację.
Wybór materiału: pierwsza decyzja wpływająca na żywotność lampy
Pierwszym etapem selekcji jest materiał osłony. Materiał określa maksymalną ciągłą temperaturę pracy, naddatek na korozję i praktyczną żywotność rury. Poniższa tabela porównuje najpopularniejsze materiały rur elektrycznych podgrzewaczy powietrza.
| Materiał | Maksymalna ciągła temperatura | Odporność na korozję | Typowe zastosowanie |
|---|---|---|---|
| Stal nierdzewna 304 | 750°C | Dobre w suchym powietrzu | Ogólne nagrzewnice kanałowe |
| Stal nierdzewna 321 | 800°C | Lepsza odporność na skalowanie | Piece i linie suszące |
| Stop 800 | 815°C | Dobra odporność na utlenianie i umiarkowaną odporność na kwasy | Podgrzewacze stwarzające ryzyko kondensacji |
| Stop 840 | 900°C | Doskonała stabilność w wysokich temperaturach | Wysokowydajne przemysłowe ogrzewanie powietrzne |
Wybór na podstawie temperatury
Maksymalna temperatura powłoki musi pozostać poniżej punktu utleniania materiału. Do pracy ciągłej odpowiednia jest stal nierdzewna 304 poniżej 750°C. Gdy temperatura powietrza wylotowego przekroczy ten poziom, należy przejść na stop 321 lub Alloy 800. Stop Alloy 840 stosuje się, gdy sama powierzchnia rury osiągnie temperaturę 900°C, na przykład w konstrukcjach o dużej gęstości mocy lub gdy prędkość powietrza jest niska.
Obawy związane z korozją i kondensacją
W podgrzewaczach powietrza korozja w punkcie rosy może wystąpić, gdy temperatura powierzchni rury spadnie poniżej punktu rosy otaczającego gazu. Nawet w kanale ogrzewanym elektrycznie, podczas zimnego rozruchu może powstać kondensat na powierzchni stali nierdzewnej. Chlorki i siarczany w powietrzu warsztatowym atakują następnie osłonę. W środowiskach o znanej wilgotności osłona ze stopu Alloy 800 i niski limit gęstości watów zapewniają dodatkowy margines bezpieczeństwa.
Gęstość watów i jej praktyczne znaczenie
Gęstość watów to moc podzielona przez ogrzewaną powierzchnię, zwykle wyrażana w W/cm2. Jest to najbardziej przydatna liczba do przewidywania temperatury powierzchni rury. Przy tej samej mocy rura żebrowana ma niższą gęstość watów niż rura gładka, ponieważ powierzchnia żeber jest większa, przez co powłoka jest chłodniejsza. W zastosowaniach z wymuszonym obiegiem powietrza i prędkością kanału wynoszącą 3 m/s lub większą, zakres początkowy od 3 do 5 W/cm2 jest bezpieczny dla stali nierdzewnej. Jeśli przepływ powietrza jest nieregularny lub kanał jest zbyt mały, w niektórych strefach wartość efektywna może się podwoić, dlatego wielu inżynierów pozostaje poniżej 3 W/cm2 do czasu sprawdzenia rzeczywistego wzorca przepływu. W przypadku grzejnika o mocy 10 kW i powierzchni żeberek wynoszącej 2000 cm2 gęstość watów wynosi 5 W/cm2. Jeśli ten sam grzejnik jest oceniany na obszarze gołej rury, liczba może wyglądać na znacznie wyższą, dlatego zawsze sprawdzaj, który obszar podaje producent.
Przed sfinalizowaniem projektu porównaj obliczoną moc z przepływem masowym powietrza i wzrostem temperatury, stosując Q = m * cp * dT. Gdy znana jest wymagana moc, wyreguluj długość rury i geometrię żeber, aby utrzymać gęstość w watach w bezpiecznym zakresie. Szczegółowe wyjaśnienie tej zależności znajduje się w artykule pt gęstość watów w elektrycznych elementach grzejnych .
Rury żebrowane: większa powierzchnia, mniejsze przegrzanie

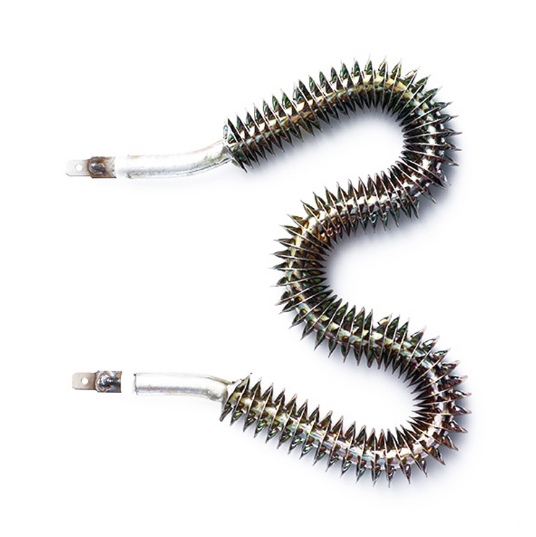

Żebra zmieniają sposób działania rury podgrzewacza powietrza w kanale. Bez żeberek współczynnik przenikania ciepła na zewnątrz powietrza jest niski, więc temperatura powierzchni rury szybko rośnie, a drut grzejny wewnątrz nagrzewa się bardziej niż to konieczne. Dzięki lamelom ta sama rura odprowadza więcej ciepła do strumienia powietrza, a ogólna wydajność zauważalnie się poprawia. Kompromisem jest spadek ciśnienia: mniejszy odstęp między lamelami zapewnia większą powierzchnię, ale także większy opór, więc wentylator musi pracować ciężej. W przypadku powietrza zakurzonego lub włóknistego szerszy rozstaw lamel jest bezpieczniejszy, nawet jeśli wydajność cieplna jest nieco niższa. Wysokość, grubość i nachylenie płetwy definiują współczynnik płetwy. Typowa wysokość żebra wynosi od 6 do 15 mm, grubość od 0,3 do 0,5 mm i podziałka od 3 do 6 mm. Gdy popyt jest duży, a Żebrowana rura grzewcza w kształcie litery W zapewnia większą powierzchnię na tej samej powierzchni. W kanałach okrągłych, an Żebrowana rura grzewcza w kształcie litery O został zaprojektowany tak, aby dopasowywał się do przekroju poprzecznego i redukował martwe strefy w pobliżu ściany kanału.
Niestandardowi producenci i dostawcy rur grzewczych w kształcie litery O Xinghua Yading Electric Heat Element Co., Ltd. to chińscy producenci niestandardowych rur grzewczych w kształcie litery O OEM/ODM i ... Zobacz produkt →
Producenci i dostawcy niestandardowych rur grzewczych w kształcie litery W Xinghua Yading Electric Heat Element Co., Ltd. to chińscy producenci niestandardowych OEM/ODM żebrowanych rur grzewczych w kształcie litery W i ... Zobacz produkt → Wybór rury podgrzewacza powietrza: lista kontrolna krok po kroku
Ustrukturyzowana lista kontrolna zapobiega typowym błędom w nowych instalacjach: zbyt dużej gęstości mocy, niewłaściwemu materiałowi lub niewystarczającej powierzchni żeber. Przy określaniu rury podgrzewacza powietrza należy zastosować następującą kolejność.
- Określ przepływ masowy powietrza, temperaturę wlotową i wymaganą temperaturę wylotową. Oblicz całkowitą potrzebną moc.
- Wybierz docelową gęstość watów. W przypadku prędkości kanałów powyżej 3 m/s rozsądnym punktem wyjścia jest 3–5 W/cm2; obniżyć tę wartość, jeśli przepływ powietrza jest zmienny.
- Wybierz materiał osłony, biorąc pod uwagę maksymalną oczekiwaną temperaturę powierzchni rury i ryzyko korozji w środowisku.
- Wybierz pomiędzy rurami gładkimi i żebrowanymi. Preferowane są rury żebrowane, chyba że priorytetem jest łatwość czyszczenia.
- Przed rozpoczęciem produkcji należy potwierdzić z producentem kierunek montażu, promień zgięcia, położenie termopary i połączenia elektryczne.
Aby uzyskać więcej wskazówek dotyczących ulepszania całego systemu, przeczytaj o jak poprawić efektywność energetyczną przemysłowych systemów ogrzewania powietrza za pomocą wydajnych rur do ogrzewania powietrza .
Typowe awarie i zapobieganie
Nawet dobrze dobrana rura może zawieść, jeśli warunki instalacji różnią się od projektu. Najczęstsze awarie to przegrzanie, uszkodzenie izolacji i mechaniczne uszkodzenie żeber.
- Wypalenie spowodowane przegrzaniem: jest to widoczne jako odbarwiony obszar na pochwie. Zwykle wynika to z gęstości watów, która jest zbyt wysoka w stosunku do rzeczywistego natężenia przepływu lub z awarii wentylatora. Sprawdź kierunek i prędkość przepływu powietrza i dodaj przełącznik przepływu.
- Awaria izolacji: objawia się to jako prąd upływowy, gdy tlenek magnezu pochłania wilgoć, często po wyłączeniu na zimno. Pozwól rurce stopniowo ostygnąć i utrzymuj komorę zaciskową w stanie suchym.
- Uszkodzenia płetw: wygięte lub brakujące żebra zwiększają lokalną temperaturę i zmniejszają przenoszenie ciepła. Chronić grzejnik podczas obsługi i konserwacji oraz czyścić osady kurzu bez użycia ostrych narzędzi.
Ochrona termiczna nie jest opcjonalna. Podstawowy termostat ograniczający górną granicę lub blokada przepływu powietrza mogą zapobiec większości awarii spowodowanych wypaleniem. Aby zapoznać się z dodatkowymi praktykami bezpieczeństwa, przejrzyj podstawowe zasady bezpieczeństwa dotyczące wężownic grzewczych i ich połączeń .
Wniosek
Wybór rury podgrzewacza powietrza jest decyzją inżynierską zależną od czterech liczb: temperatury powietrza wylotowego, dostępnej przestrzeni, prędkości powietrza i gęstości watów. Kiedy wszystkie cztery są znane, materiał i geometria płetwy stają się proste. Jeśli jeden z nich zostanie zignorowany, rura prawdopodobnie ulegnie uszkodzeniu przed oczekiwanym okresem użytkowania. W przemysłowym systemie grzewczym kilkugodzinny przegląd projektu na etapie specyfikacji jest zawsze tańszy niż przestój spowodowany zbyt małym lub niedopasowanym grzejnikiem.
