Słobegle powietrza: zwiększenie wydajności plzezenia cipła

I. Wprowadzenie

W skomplikowanym świecie procesów przemysłowych i komercyjnych wydajne transfer ciepła nie jest jedynie pożądaną cechą - jest kluczowym wyznacznikiem sukcesu operacyjnego, zużycia energii i ogólnej wydajności systemu. Od ciepła naszych domów po złożone maszyny roślin produkcyjnych, zdolność do skutecznego przenoszenia energii cieplnej z jednego medium na drugie podstawa niezliczonych zastosowań. Na czele tego przedsięwzięcia żebra S, genialne urządzenia specjalnie zaprojektowane w celu radykalnego zwiększenia szybkości wymiany ciepła między gorącym płynem (wewnątrz rurki) a chłodniejszym powietrzem (na zewnątrz).

Żeczkowane rurki ogrzewania powietrza to zasadniczo wymienniki ciepła zaprojektowane z rozszerzonymi powierzchniami, zwanymi płetwami, przymocowanymi do ich zewnętrznej części. Te płetwy służą osobliwemu, ale głęboko wpływowi, celowi: znacznie zwiększyć powierzchnię dostępną do przenoszenia ciepła na otaczające powietrze. W ten sposób przezwyciężają nieodłączne ograniczenia zwykłych rur, które często starają się skuteczne przenoszenie ciepła do gazów takich jak powietrze ze względu na ich niską przewodność cieplną. Głównym celem tych probówek jest poprawa wydajności procesów grzewczych, zmniejszenie wielkości sprzętu i ostatecznie obniżenie kosztów operacyjnych. Ten artykuł zagłębi się w podstawowe zasady, zawiłości projektowe, różnorodne zastosowania i przyszłe innowacje wokół żebrach płetwych rur ogrzewania powietrza, zapewniając kompleksowe zrozumienie ich istotnej roli we współczesnych systemach termicznych.

Ii. Podstawowe zasady transferu ciepła

Aby docenić skuteczność żenkowatego rur ogrzewania powietrza, konieczne jest uchwycenie podstawowych trybów transferu ciepła: przewodnictwo, konwekcja i promieniowanie.

• Przewodzenie to przenoszenie ciepła poprzez bezpośredni kontakt, w którym energia cieplna przechodzi z bardziej energetycznych cząstek do mniej energetycznych w substancji lub między substancjami w bezpośrednim kontakcie. W żebrowej rurce ciepło prowadzi z gorącego płynu przez ścianę rurki do podstawy płetw.
• Konwekcja to przenoszenie ciepła przez ruch płynów (cieczy lub gazów). Jest to dominujący tryb transferu ciepła z powierzchni płetwy do otaczającego powietrza. Gdy powietrze w pobliżu powierzchni gorącej płetwy nagrzewa się, staje się mniej gęste i unosi się, pozwalając chłodniejszemu, gęstszemu powietrzu, tworząc ciągły przepływ, który przenosi ciepło.
• Promieniowanie to przenoszenie ciepła przez fale elektromagnetyczne. Podczas gdy obecny jest jego udział w przenoszeniu ciepła w typowych zastosowaniach z płetwem powietrza, jest często mniej znaczący w porównaniu z przewodnictwem i konwekcją, szczególnie w niższych temperaturach roboczych.

Główną zasadą żebrowanych rur jest Rola powierzchni w przenoszeniu ciepła . Szybkość transferu ciepła jest wprost proporcjonalna do powierzchni dostępnej do wymiany. Powietrze, będąc złym przewodnikiem ciepła, wymaga dużej powierzchni, aby skutecznie wchłonąć energię cieplną. Płetwy zapewniają tę kluczową rozszerzoną powierzchnię, skutecznie mnożąc obszar, na którym może wystąpić konwekcyjne przenoszenie ciepła. To powiększenie radykalnie zwiększa ogólny współczynnik przenoszenia ciepła między rurką a powietrzem, co czyni proces znacznie wydajniejszy niż przy gołej rurce.

Iii. Anatomia i projekt rur ogrzewania żebrowego

Projektowanie i wybór materiałów dla żebrach z płetwem rur ogrzewania powietrza mają kluczowe znaczenie dla ich wydajności i długowieczności.

A. Materiał rurowy

Wybór materiału rurowego zależy w dużej mierze od warunków pracy, w tym temperatury, ciśnienia i charakteru płynu wewnętrznego.

B. Materiał płetwy

Materiał płetwy jest wybierany przede wszystkim ze względu na przewodność cieplną i koszt.

C. Typy i konfiguracje płetw

Geometria płetw znacząco wpływa na wydajność transferu ciepła i koszty produkcji.

D. Metody załącznika płetwy

Metoda przymocowania płetwy do rurki ma kluczowe znaczenie dla utrzymania dobrego kontaktu termicznego i zapobiegania degradacji w czasie. Typowe metody obejmują uzwojenie napięcia, lutowanie, spawanie (opór, laser, TIG), osadzanie mechaniczne i wytłaczanie.

E. Konfiguracje rur

Pięte rurki mogą być ułożone w różne konfiguracje, aby odpowiadały określonym wymaganiom aplikacji i ograniczeniach przestrzeni.

• Prosty: Prosty, łatwy do czyszczenia.
• U-bend: Kompaktowa konstrukcja, często używana w wymiennikach ciepła skorupy i rur.

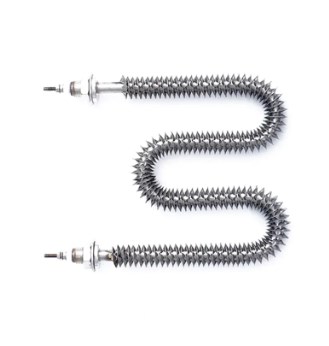

• Cewki serpentynowe: Wiele U-Bends tworzący ciągłą ścieżkę przepływu, maksymalizując transfer ciepła w ograniczonej przestrzeni.

Iv. Mechanizm pracy

Zasada operacyjna żebrowej rurki ogrzewania powietrza jest systematyczny łańcuch zdarzeń związanych z przenoszeniem ciepła.

1. Generowanie ciepła: Ciepło jest wprowadzane do rurki rdzeniowej. Można to osiągnąć za pomocą różnych środków:
   • Opór elektryczny: Elektryczne elementy ogrzewania osadzone w rurce wytwarzają bezpośrednio ciepło.
   • Para: Para w wysokiej temperaturze skrapla się wewnątrz rurki, uwalniając ukryte ciepło.
   • Gorący płyn: Gorąca woda, olej termiczny lub inne płyny procesowe przepływają przez rurkę, przenosząc ich rozsądne ciepło.
2. Przewodzenie dla płetw: Ciepło wytwarzane lub przenoszone przez wewnętrzną pożywkę prowadzi przez ścianę rurki rdzenia, a następnie do podstawy przymocowanych płetw. Jakość wiązania płetwy do rur jest tutaj najważniejsze, ponieważ każde luki powietrzne lub słaby kontakt znacznie utrudnia przepływ ciepła.
3. Konwekcja do powietrza: Gdy płetwy ogrzewają, przenoszą energię cieplną do chłodniejszego powietrza płynącego po ich powierzchniach. Odbywa się to przede wszystkim poprzez wymuszoną konwekcję, w której wentylatory lub dmuchawki przemieszczają powietrze przez płetwy, lub naturalną konwekcję, gdzie różnice gęstości napędzają ruch powietrza. Rozszerzona powierzchnia zapewniana przez płetwy dramatycznie zwiększa powierzchnię kontaktu między gorącym metalem a powietrzem, ułatwiając znacznie wyższą szybkość przenoszenia ciepła niż mogłaby osiągnąć nagą rurkę.

Czynniki wpływające na wydajność przenoszenia ciepła

Kilka parametrów bezpośrednio wpływa na wydajność tego procesu:

V. Zalety płetwu rur ogrzewania powietrza

Powszechne przyjęcie żebrowanych rur ogrzewania żeglarskiego jest świadectwem ich licznych zalet:

• Zwiększona wydajność przenoszenia ciepła: To ich podstawowa korzyść. Znacząco zwiększając powierzchnię, ułatwiają znacznie wyższe prędkości przenoszenia ciepła w porównaniu z zwykłymi rurkami, szczególnie podczas gałek grzewczych.
• Kompaktowa konstrukcja / oszczędność przestrzeni: Ze względu na ich lepsze możliwości przenoszenia ciepła rurki żebra mogą osiągnąć ten sam obowiązek ogrzewania, co znacznie większa cewka rurowa. Prowadzi to do bardziej kompaktowych projektów wymiennika ciepła, oszczędzania cennej przestrzeni i zmniejszania ogólnego śladu sprzętu.
• Efektywność energetyczna: Ulepszone przenoszenie ciepła oznacza marnowanie mniej energii. Systemy wykorzystujące kiełkowane rury mogą osiągnąć pożądane temperatury o niższym wkładie energii lub w krótszym czasie, co prowadzi do znacznych oszczędności kosztów operacyjnych.
• Wszechstronność w aplikacjach: Dostępne w szerokiej gamie materiałów, typów płetw i konfiguracji, można je dostosować do różnych branż i warunków pracy, od niskiej temperatury HVAC po wysokotemperaturowe procesy przemysłowe.
• Trwałość i długowieczność: Po odpowiednim zaprojektowaniu i skonstruowaniu odpowiednich materiałów do środowiska operacyjnego, żebra żebra są solidne i mogą oferować długą żywotność, odporąc na korozję i naprężenie mechaniczne.
• Opłacalność: Podczas gdy początkowy koszt może być nieco wyższy niż zwykłe rurki, poprawa wydajności, oszczędności energii i zmniejszonej wielkości sprzętu często prowadzą do niższego całkowitego kosztu własności w ciągu życia systemu.

Vi. Zastosowania

Żeczkowane rurki ogrzewania powietrza są niezbędnymi komponentami w szerokiej gamie branż i zastosowań:

• Systemy HVAC: Są to podstawowe elementy w jednostkach obsługi powietrza (AHU), grzejnikach kanałów i komfortowych systemach ogrzewania, wydajnie ocieplające powietrze do budynków komercyjnych, przestrzeni mieszkalnych i obiektów przemysłowych.
• Procesy suszenia przemysłowego: Krytyczne dla zastosowań wymagających precyzyjnego kontroli temperatury i wydajnego usuwania wilgoci, takie jak suszące produkty spożywcze, drewno, tekstylia, papier i różne chemikalia.
• Ogrzewanie procesu: Stosowany szeroko stosowany w piecach przemysłowych, piecach, piecach i innych urządzeniach procesowych, w których powietrze musi być podgrzewane do określonych temperatur do produkcji lub obróbki.
• Systemy odzyskiwania ciepła: Zatrudniony w ekonomizatorach i przygotowaniu powietrza w celu odzyskiwania ciepła odpadów z gazów spalin, poprawiając ogólną wydajność systemu i zmniejszając zużycie paliwa.
• Generowanie energii: Używany w preferze do ciepłego powietrza spalania, zwiększając wydajność kotła w elektrowniach.
• Ogrzewanie komercyjne i mieszkalne: Znalezione w grzejnikach, grzejnikach przypodłogowych i innych rozwiązaniach ogrzewania przestrzeni.
• Przemysł petrochemiczny i ropy i gaz: Wykorzystywane w różnych procesach ogrzewania i chłodzenia, w tym reboilery, skraplaczy i chłodnicy powietrza, w których wymagana jest solidna i wydajna wymiana ciepła.

VII. Względy wyboru

Wybór odpowiedniej rurki ogrzewania powietrza dla określonego zastosowania wymaga starannego rozważenia kilku czynników:

• Temperatura i ciśnienie robocze: Dyktują one niezbędną wytrzymałość materiału i ograniczenia temperatury zarówno dla rurki rdzenia, jak i płetw.
• Właściwości płynów: Charakter wewnętrznego płynu (np. Para, gorąca woda, olej termiczny) i płynu zewnętrznego (prędkość powietrza, obecność zanieczyszczeń, elementy korozyjne) wpłynie na wybór materiału i rodzaj płetwy.
• Kompatybilność materialna: Zapewnienie, że materiały rurowe i płetwy są kompatybilne z środowiskiem wewnętrznym i zewnętrznym, aby zapobiec korozji, erozji lub degradacji.
• Ograniczenia przestrzeni: Dostępna przestrzeń fizyczna wpłynie na wybór konfiguracji rurki (prosty, u-bend, serpentyna) i ogólny projekt wymiennika ciepła.
• Koszt vs. wydajność: Bilansowanie początkowych kosztów inwestycji z pożądaną wydajnością transferu ciepła, oszczędnościami energii i oczekiwanej żywotności.
• Wymagania dotyczące konserwacji i czyszczenia: Biorąc pod uwagę łatwość czyszczenia i konserwacji, szczególnie w aplikacjach skłonnych do zanieczyszczenia. Niektóre typy płetw są bardziej odporne na akumulację pyłu lub łatwiejsze do czyszczenia niż inne.
• Standardy regulacyjne i certyfikaty: Przestrzeganie odpowiednich standardów branżowych, kodów (np. ASME, TEMA) i certyfikatów bezpieczeństwa.

VIII. Konserwacja i rozwiązywanie problemów

Właściwa konserwacja ma kluczowe znaczenie dla zapewnienia długoterminowej wydajności i niezawodności żebrowanych rur ogrzewania powietrza.

Powszechne problemy:

• Zanieczyszczenie: Gromadzenie pyłu, kłaczków lub innych cząstek stałych na powierzchniach płetwy, które działa jak warstwa izolacyjna i zmniejsza wydajność przenoszenia ciepła.
• Korozja: Degradacja materiału rurkowego lub płetwy z powodu ekspozycji na substancje żrąckie w powietrzu lub płynie wewnętrznym.
• Uszkodzenie płetw: Zginanie, kruszenie lub oderwanie płetw z powodu uderzenia mechanicznego, wibracji lub naprężenia termicznego, co prowadzi do zmniejszonej powierzchni.
• Wycieki: W rurce rdzeniowej, co prowadzi do utraty podłoża grzewczego.

Metody czyszczenia:

• Sprężone powietrze/strumień wodny: Do lekkiego pyłu i resztek.
• Szczotkowanie/odkurzanie: Aby uzyskać więcej upartych depozytów.
• Czyszczenie chemiczne: W przypadku twardych lub lepkich pozostałości, wymagających wyspecjalizowanych rozwiązań i procedur.
• Czyszczenie pary: Skuteczny w przypadku niektórych rodzajów zanieczyszczenia.

Kontrola i naprawa:

Regularne kontrole wizualne uszkodzeń płetwy, korozji i oznak wycieków. Niewielkie uszkodzenia płetwy można czasem naprawić poprzez prostowanie. Główne uszkodzenia lub wycieki mogą wymagać wymiany rurki.

Przedłużenie żywotności:

Regularne czyszczenie, właściwy wybór materiału do zastosowania, utrzymanie optymalnych warunków pracy (temperatura, ciśnienie, prędkości przepływu) i niezwłocznie rozwiązywanie problemów może znacznie wydłużyć żywotność operacyjną żenkowatym lampom grzewczym.

IX. Przyszłe trendy i innowacje

Pole technologii przenoszenia ciepła stale się rozwija, a żebra ogrzewania powietrza żebra nie są wyjątkiem. Przyszłe trendy i innowacje koncentrują się na zwiększaniu wydajności, zrównoważonego rozwoju i inteligentnej integracji.

• Zaawansowane materiały: Badania nowych materiałów, w tym kompozytów, powłok wzmocnionych grafenem i zaawansowanymi stopami, mają na celu poprawę przewodności cieplnej, odporności na korozję i wydajność wysokiej temperatury. Nano-pory mogą również oferować właściwości przeciwporne.
• Zoptymalizowane geometrie płetw: Dynamika płynów obliczeniowych (CFD) i zaawansowane narzędzia symulacyjne są wykorzystywane do projektowania nowych geometrii płetwy, które maksymalizują transfer ciepła przy jednoczesnym minimalizowaniu spadku ciśnienia i użycia materiału. Obejmuje to faliste płetwy, błyszczące płetwy i inne złożone struktury.
• Inteligentne systemy grzewcze: Integracja z czujnikami IoT (Internet of Things) i systemami sterowania umożliwi monitorowanie wydajności, konserwacji predykcyjnej i zoptymalizowanej pracy w oparciu o warunki środowiskowe i popyt.
• Odzyskiwanie energii i zrównoważony rozwój Rosnące nacisk na odzyskiwanie ciepła odpadów z procesów przemysłowych i integrację żebra z żebrań z bardziej wyrafinowanymi systemami odzyskiwania energii w celu zmniejszenia ogólnego zużycia energii i wpływu na środowisko. Obejmuje to ich rolę w technologiach przechwytywania i przechowywania węgla.

X. Wniosek

Żeczkowane rurki ogrzewania powietrza są świadectwem inteligentnej inżynierii w dziedzinie transferu ciepła. Dzięki pomysłowym rozszerzeniu powierzchni wymiany ciepła zrewolucjonizowali wydajność, z jaką energia cieplna jest przenoszona do powietrza, dzięki czemu niezliczone zastosowania przemysłowe, komercyjne i mieszkaniowe są opłacalne i solidne ekonomicznie. Ich zdolność do dostarczania zwiększonego transferu ciepła w kompaktowym, energooszczędnym opakowaniu stwierdził swoją rolę jako niezbędne elementy w systemach HVAC, procesy suszenia, wytwarzanie energii i nie tylko.

Ponieważ branże nadal dążą do większej wydajności, zmniejszenia wpływu na środowisko i mądrzejszej kontroli operacyjnej, ewolucja żebra ogrzewania żebra będzie niewątpliwie kontynuowana. Dzięki ciągłym postępom w dziedzinie materiałów, optymalizacji projektowania i integracji inteligentnej technologii, te niepozorne, ale potężne urządzenia pozostaną w centrum skutecznego zarządzania termicznego, zapewniając, że ciepło zostanie przeniesione dokładnie tam, gdzie i kiedy jest potrzebne, z maksymalną wydajnością i minimalnymi odpadami. Ich trwałe znaczenie podkreśla podstawową zasadę, że czasami najprostsze modyfikacje mogą przynieść najgłębszą poprawę inżynierii.
