Kiedy wahania temperatury w formie wtryskowej powodują wykwity na częściach z tworzyw sztucznych lub gdy listwa zgrzewająca maszyny pakującej ulegnie awarii po trzech tygodniach ciągłej pracy, inżynierowie zajmujący się konserwacją często sprawdzają jako ostatni element grzejny wkładu. Rozwiązaniem zwykle nie jest wymiana całej maszyny, ale ponowne rozważenie parametrów doboru i montażu samego elementu. Niezawodny element grzejny kasetowy ma żywotność określoną przez gęstość watów, materiał osłony, gęstość sprasowanego tlenku magnezu i proces uszczelniania końcówek, a nie tylko moc znamionową i długość.
Co robi element grzejny kasety
Element grzejny kasetowy to przemysłowy element grzejny w kształcie rurki, wkładany w wywiercone otwory. Zasada działania opiera się na prostym, ale wydajnym obwodzie: cewka niklowo-chromowa generuje ciepło po włączeniu zasilania, a izolacja z gęstego tlenku magnezu przenosi to ciepło do osłony ze stali nierdzewnej, która przewodzi je poprzez bliski kontakt z otaczającą metalową podstawą. Ponieważ źródło ciepła jest wbudowane bezpośrednio w ogrzewany obiekt, zapewnia szybką reakcję i precyzyjną, zlokalizowaną kontrolę temperatury, co czyni je cennym w przypadku form, gorących kanałów i innych urządzeń przemysłowych.
W formach do formowania wtryskowego i odlewania ciśnieniowego elementy grzejne wkładów są zwykle osadzone w kolektorach lub rdzeniach. W maszynach pakujących wkłada się je do kanałów wewnątrz matryc zgrzewających. W tych zastosowaniach równomierność rozkładu temperatury powierzchni bezpośrednio wpływa na dokładność wymiarową, jakość wyglądu i czas cyklu. Gdy w grę wchodzi instalacja formy, a grzałka kasetowa ze stałą płytką blokującą pomaga zapobiegać przesuwaniu się elementu podczas wibracji lub demontażu, upraszczając montaż.

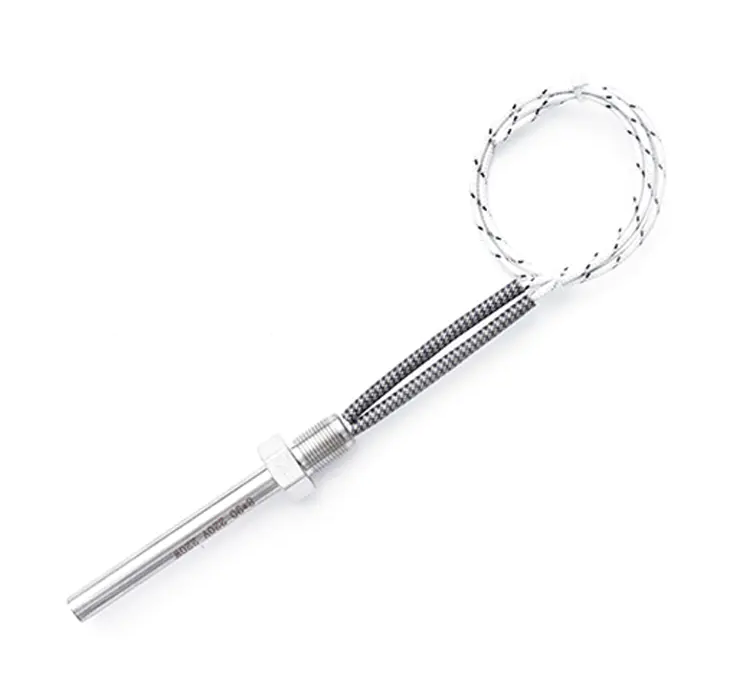

Grzejnik kasetowy ze stałą płytą blokującą do montażu formy Ta grzałka kasetowa posiada stałą płytkę blokującą, która zapobiega przemieszczaniu się podczas montażu i pracy. Jego niezawodna konstrukcja zapewnia równomierną dystrybucję ciepła, pomagając skrócić czas nagrzewania i poprawić wydajność produkcji w zastosowaniach związanych z formami. Zobacz produkt → Szczegóły konstrukcyjne kontrolujące moc cieplną i żywotność
Żywotność wkładowego elementu grzejnego zależy od czterech czynników konstrukcyjnych: materiału osłony, gęstości izolacji tlenku magnezu, jakości cewki grzejnej i metody uszczelnienia końcówek.
Materiał osłony
Osłona musi wytrzymać temperaturę roboczą, zużycie mechaniczne i okazjonalny atak chemiczny. Stal nierdzewna 304 pasuje do większości standardowych scenariuszy form. Stal nierdzewna 316 jest lepiej odporna na wilgoć i środowisko lekko korozyjne. Stal nierdzewna 321 i Incoloy 800/840 są przeznaczone do zastosowań w wysokich temperaturach lub dużej gęstości watowej. Praktyczną zasadą jest to, że im wyższa temperatura płaszcza, tym niższa dopuszczalna gęstość w watach.
| Materiał osłony | Maksymalna temperatura osłony | Zalecane warunki |
|---|---|---|
| Stal nierdzewna 304 | 400°C | Ogrzewanie form ogólnego przeznaczenia |
| Stal nierdzewna 316 | 400°C | Środowiska wilgotne lub lekko korozyjne |
| Stal nierdzewna 321 | 500°C | Formowanie w wysokiej temperaturze, cykliczne ogrzewanie |
| Incoloy 800/840 | 600°C | Ekstremalne ciepło, wysoka gęstość watów |
Izolacja z tlenku magnezu
Gęstość zagęszczenia tlenku magnezu, mierzona w g/cm3, jest kluczowym czynnikiem wpływającym zarówno na przewodność cieplną, jak i rezystancję izolacji. Niska gęstość zagęszczenia powoduje szybki spadek rezystancji izolacji w wysokiej temperaturze, podczas gdy większa gęstość zapewnia lepsze ścieżki termiczne i zmniejsza opór cieplny pomiędzy cewką a osłoną. W przypadku sprzętu o napięciu znamionowym poniżej 500 V zwykle oczekuje się, że rezystancja zimnej izolacji będzie wynosić co najmniej 100 MΩ, ale ważniejsze jest to, czy pozostanie stabilna podczas pracy w stanie gorącym.
Wężownica grzewcza
Materiał cewki jest zwykle stopem niklowo-chromowym, zwykle 80/20 lub 60/16. Średnica drutu i liczba zwojów określają rezystancję elementu. Jeśli klient potrzebuje określonej mocy wyjściowej przy określonym napięciu, konstrukcja cewki musi pasować. Podnoszenie napięcia w celu uzyskania większej ilości ciepła skróci żywotność elementu, ponieważ ciepło cewki rośnie wraz z kwadratem napięcia.
Zakończenie
Zakończenie jest jednym z najwyższych punktów awarii. Połączenia lutowane narażone na działanie wysokiej temperatury ulegają utlenianiu i zmęczeniu mechanicznemu. Konstrukcje zacisków dźwiękowych obejmują metalowe zabezpieczenia węży, przewody prostokątne lub zewnętrzne listwy zaciskowe. W środowisku rozprysków chłodziwa wodoodporna konstrukcja zacisków zauważalnie wydłuża czas pracy.
Jak wybrać odpowiedni element grzejny kasetowy
Prawidłowa kolejność doboru to: potwierdzić wymiar wierconego otworu i efektywną długość nagrzewania, następnie potwierdzić docelową temperaturę pracy i dopuszczalną temperaturę osłony, następnie obliczyć zapotrzebowanie mocy, a na koniec dopasować napięcie i konfigurację przewodu. Nigdy nie zaczynaj od mocy.
- Zmierz średnicę otworu montażowego. Typowe standardowe rozmiary to 6,35 mm, 8 mm, 10 mm, 12,7 mm i podobne, ale należy sprawdzić rzeczywistą tolerancję otworu. Zbyt ciasne dopasowanie utrudnia demontaż i może spowodować uszkodzenie elementu. Zbyt luźny krój tworzy szczelinę powietrzną. W przypadku większości elementów grzejnych kasetowych zalecana szczelina montażowa jest o około 0,05 mm do 0,1 mm większa niż średnica osłony.
- Określ efektywną długość ogrzewania. Rzeczywista głębokość wsunięcia w wywiercony otwór określa strefę grzania. Zbyt duża nieogrzewana długość powoduje marnowanie energii, a zbyt mała powoduje miejscowe przegrzanie.
- Oblicz wymaganą moc i napięcie. Oszacuj zapotrzebowanie na moc na podstawie masy, wzrostu temperatury i czasu nagrzewania, a następnie dopasuj napięcie w miejscu instalacji (na przykład 230 V lub 400 V między fazami) i wartość rezystancji.
- Wybierz konfigurację przewód-przewód. W przypadku ciasnych przestrzeni wewnętrzny przewód wyjściowy pozwala zaoszczędzić miejsce. W przypadku częstego montażu i demontażu lub w wilgotnym środowisku preferowana jest metalowa ochrona węża lub wodoodporne uszczelnienie.
Gęstość watów jest jedną z najbardziej źle rozumianych specyfikacji w dobór elektrycznego elementu grzejnego . Niska gęstość chroni polimery wrażliwe na ciepło, średnia gęstość zapewnia zrównoważoną reakcję, a wysoką gęstość warto stosować tylko wtedy, gdy kontrola temperatury jest precyzyjna i materiał formy ją toleruje. Poniższa tabela podsumowuje typowe zakresy w celach praktycznych.
| Zastosowanie | Zakres gęstości w watach | Typowe ograniczenie |
|---|---|---|
| Formy termoplastyczne | 2–5 W/cm² | Niska gęstość zapewniająca stabilną lepkość |
| Standardowe ogrzewanie formy | 5–15 W/cm² | Zrównoważona kontrola i reakcja |
| Umrzeć i gorący biegacz | 10–20 W/cm² | Precyzyjne sterowanie za pomocą cykli o wysokiej częstotliwości |
| Urządzenia testowe i małe narzędzia | 15–25 W/cm² | Ścisła kontrola temperatury powierzchni |
Scenariusze zastosowań w różnych branżach
Elementy grzejne kasety pełnią różne role w różnych środowiskach produkcyjnych. W formach wtryskowych zapewniają temperaturę niezbędną do napełnienia tworzywa sztucznego oraz ciśnienie utrzymania. W systemach gorącokanałowych współpracują one z podgrzewaczami zwojów sprężynowych, aby utrzymać stały przepływ stopionego materiału. W maszynach pakujących zapewniają stabilne uszczelnienie dzięki wydajnemu przenoszeniu ciepła. Różne typy urządzeń nakładają na element różne wymagania mechaniczne.
Gdy środowisko pracy obejmuje rozpryski płynu chłodzącego lub wysoką wilgotność, a wodoodporny grzejnik kasetowy zapewnia, że szczelna konstrukcja zapobiega szybkiej degradacji rezystancji izolacji, unikając kosztownych nieplanowanych przestojów.
Wodoodporny grzejnik kasetowy do środowisk o wysokiej wilgotności Zaprojektowany do pracy w trudnych warunkach, ten wodoodporny grzejnik kasetowy wykorzystuje materiały odporne na korozję, aby zapobiec przedostawaniu się wilgoci. Zapewnia stabilne i wydajne ogrzewanie w zastosowaniach, w których rozpryski chłodziwa lub wysoka wilgotność mogłyby spowodować awarię. Zobacz produkt → Typowe przyczyny awarii i środki zapobiegawcze
Większość awarii nie jest przypadkowymi problemami z jakością. Są to główne wady konstrukcyjne powstałe w wyniku wyboru lub warunków instalacji.
- Przegrzanie: temperatura płaszcza przekracza granicę materiału. Zmniejsz gęstość watów lub zmień osłonę na 321 lub Incoloy.
- Przepalenie przewodu ołowiowego: terminal jest wystawiony bezpośrednio na gorącą strefę. Użyj metalowego węża z wyjściem pod kątem prostym, aby utrzymać przewód doprowadzający z dala od źródła ciepła.
- Spadek rezystancji izolacji: tlenek magnezu pochłania wilgoć lub olej. Użyj wodoodpornej konstrukcji i przechowuj element w stanie suchym podczas przechowywania.
- Niedopasowanie otworów: zbyt duży luz powoduje lokalne naprężenia termiczne w elemencie. Nawiercić ponownie i zachować luz pasowania 0,05–0,1 mm.
Kiedy standardowe produkty nie wystarczą
Katalogi standardowe obejmują jedynie wspólne specyfikacje. W przypadku projektów wymagających ograniczonej przestrzeni, wielokątowych wyjść przewodów, zintegrowanych czujników kontroli temperatury lub specjalnych gwintowanych mocowań, ważna staje się produkcja niestandardowa. Producenci mogą zazwyczaj produkować elementy o specjalnych średnicach, długościach i konstrukcjach końcówek zgodnie z rysunkami.
Gdy przestrzeń montażowa jest bardzo ograniczona, a Grzejnik mikrokasetowy to praktyczny wybór w przypadku wąskich kanałów narzędziowych i małych osprzętu laboratoryjnego. Warianty z podwójnym gwintem, węże metalowe o kątowej konstrukcji, zewnętrzny przewód doprowadzający i przewody w izolacji ceramicznej można również łączyć w zależności od częstotliwości konserwacji maszyny, położenia źródła ciepła i przestrzeni na okablowanie.
Grzejnik mikrokasetowy do ciasnych przestrzeni i precyzyjnego ogrzewania Idealny do zamkniętych przestrzeni, ten grzejnik z mikrowkładami zapewnia precyzyjną kontrolę temperatury przy minimalnych stratach ciepła. Jego kompaktowa konstrukcja pasuje do wąskich kanałów narzędziowych i małych osprzętu, oferując niezawodną wydajność w zadaniach grzewczych o ograniczonej przestrzeni. Zobacz produkt → Wybór elementu grzejnego kasetowego nie polega na wyborze modelu najdroższego lub o największej mocy. Prawidłową ścieżką jest najpierw odczytanie wymiaru wierconego otworu i położenia źródła ciepła, potwierdzenie temperatury roboczej, a następnie wybranie gęstości watów i struktury zacisków. W przypadku niepewnych zastosowań należy wysłać rysunek wierceń do zespołu technicznego dostawcy, aby mógł przedstawić jasną specyfikację przed podjęciem decyzji o zakupie. Odpowiednio dobrany element może pracować w terenie przez dziesiątki tysięcy godzin. Jeśli zastosowanie wykracza poza standardowe zakresy, wyślij rysunek wierceń do zespół kontaktowy producenta do przeglądu praktycznego.
